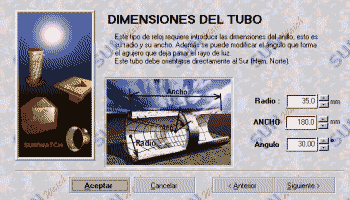

Esta pantalla sirve para indicar al programa las dimensiones del tubo, en cuyo interior vamos a colocar el reloj.
Los parámetros solicitados son:
RADIO: Es el radio del tubo, expresado en mm. Hay que tener en cuenta que a mayor radio mayor separación entre las líneas horarias, o bien mayor número de líneas horarias, con la mejora de la comodidad de lectura que se obtiene.
ANCHO: Es el ancho de tubo que se utiliza, en el sentido longitudinal de su eje. Dadas las características de este tipo, debe haber una cierta proporción entre el radio de tubo y el ancho adoptado, para permitir que entren todas las líneas horarias (limita el tamaño mínimo) y también que no sobre espacio lateral inservible (limita el tamaño máximo).
ÁNGULO: Este ángulo tiene el mismo significado que en el caso del reloj anular. Como este ángulo, lo que en realidad fija es la posición de la punta del gnomon, podemos realizar dos tipos de construcciones; una en que los rayos del sol pasen a través de un agujero (con lo que el rayo incidirá en una zona sombreada) o bien podemos utilizar un gnomon exento, similar a los tradicionales, en que la hora se marque por la punta del estilo sobre una zona soleada.
